LiDAR y fotogrametría con drones
Dos formas de capturar el terreno. Una mide con láser, la otra reconstruye a partir de fotografías. Esta página te ayuda a entender cuándo conviene cada una.

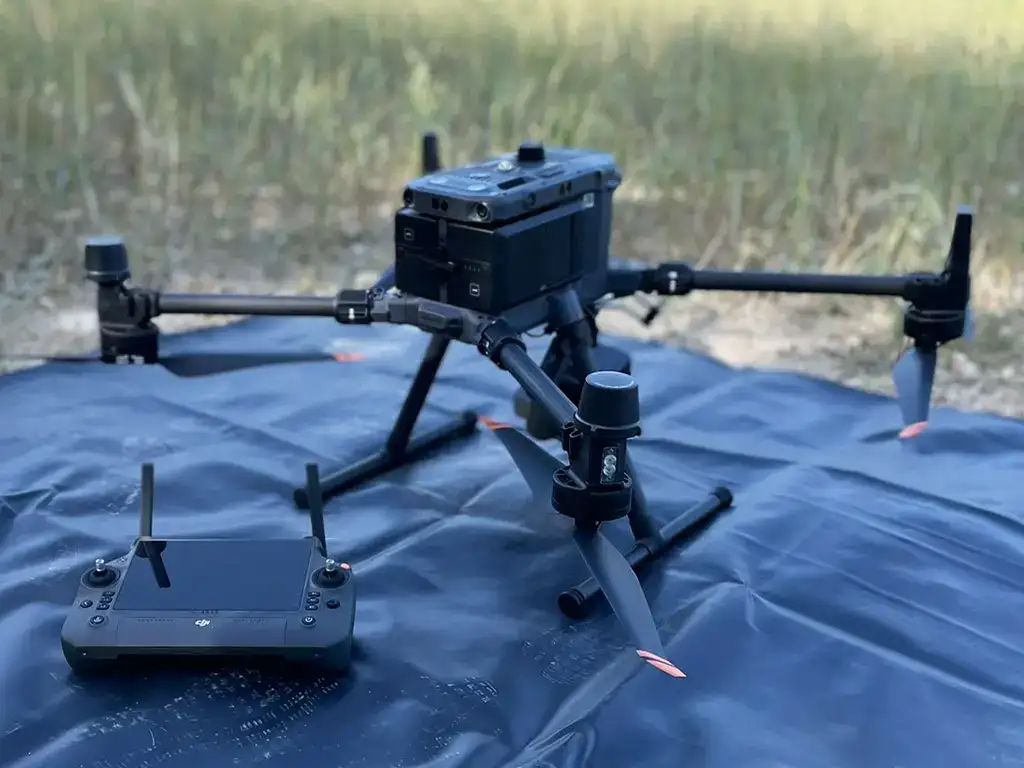

LiDAR
Medir con luz láser
LiDAR (Light Detection and Ranging) es una técnica de detección remota. El sensor emite pulsos láser y mide el tiempo que tardan en volver, lo que permite calcular distancias. Combinado con la posición del dron, da una nube de puntos georreferenciada del terreno.
Su ventaja principal es que, cuando hay huecos en la vegetación, algunos pulsos alcanzan el suelo. Eso permite modelar el terreno donde una fotografía solo vería las copas.

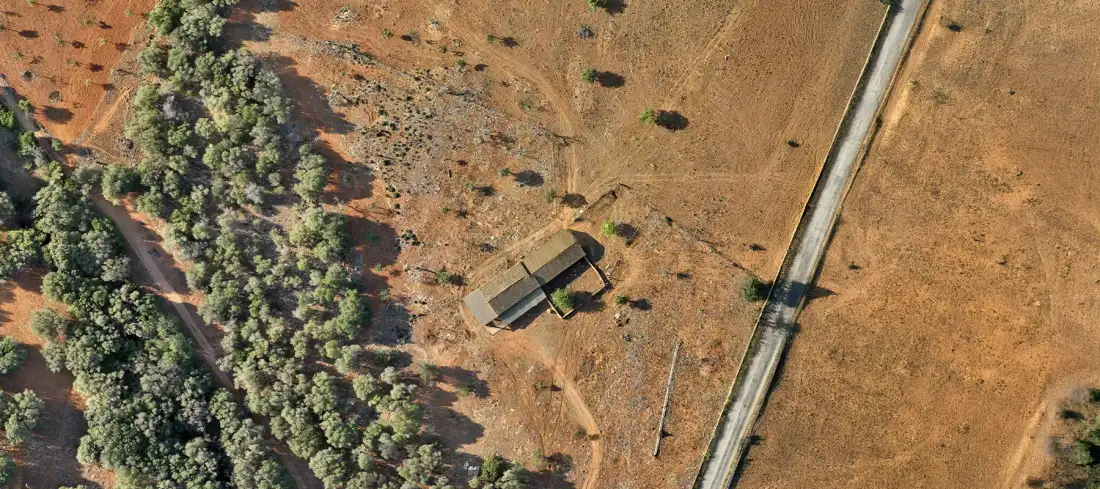

Fotogrametría
Reconstruir a partir de fotos
La fotogrametría usa fotografías aéreas con mucho solape. Al identificar los mismos puntos en varias imágenes, el software reconstruye su posición en 3D. Genera ortomosaicos, modelos 3D y nubes de puntos con color.
Funciona muy bien en terreno descubierto, con textura. En vegetación densa, solo reconstruye lo que ve desde arriba.
Comparativa
Qué aporta cada método
Ninguno es mejor en todos los casos. La elección depende del terreno y del entregable.
| LiDAR | Fotogrametría | |
|---|---|---|
| Cómo captura | Pulsos láser que miden la distancia al terreno | Fotografías solapadas que se reconstruyen en 3D |
| Vegetación | Parte de los pulsos llega al suelo entre las hojas; permite modelar el terreno bajo arbolado | Solo ve lo que se ve desde arriba; el suelo bajo copas queda oculto |
| Color y textura | Aporta geometría; el color depende de una cámara adicional | Aporta color y textura de forma nativa (ortomosaico) |
| Superficies uniformes | Funciona bien sobre superficies sin textura | Puede fallar sobre agua, nieve o superficies muy lisas |
| Mejor para | MDT bajo vegetación, líneas, taludes, terreno complejo | Cartografía visual, ortomosaicos, modelos 3D, terreno descubierto |
| Coste y tiempo | Equipo y procesado más exigentes; se valora caso por caso | Captura y procesado más ligeros en muchos casos; se valora caso por caso |
Glosario
Términos que verás en un informe

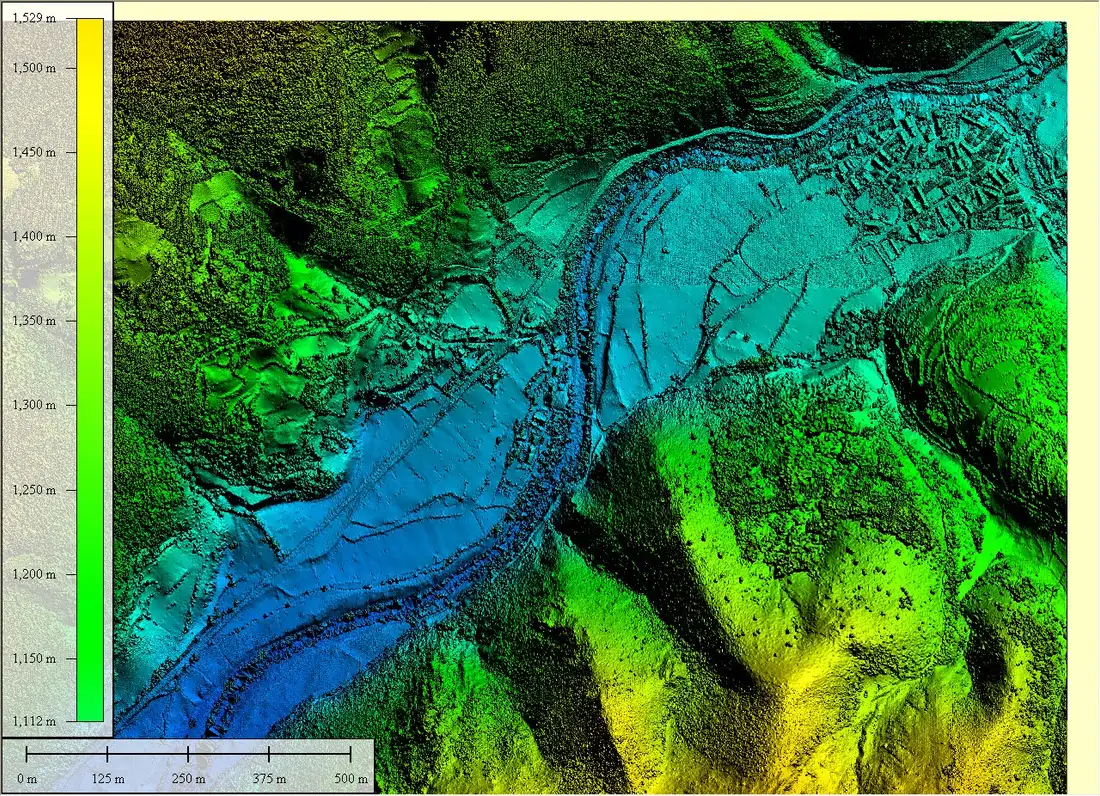

- Nube de puntos
- Conjunto de puntos con coordenadas X, Y, Z que describe una superficie.
- MDT
- Modelo digital del terreno: el suelo sin vegetación ni edificios.
- MDS
- Modelo digital de superficie: incluye vegetación, edificios y objetos.
- MDE
- Modelo digital de elevaciones: término general para modelos de alturas.
- Ortomosaico
- Imagen aérea corregida de distorsión de perspectiva, en la que se puede medir.
- GSD
- Ground Sample Distance: tamaño en el terreno de cada píxel de la imagen.
- Curva de nivel
- Línea que une puntos con la misma altura.
Dudas
Preguntas sobre la tecnología
¿Qué es LiDAR y cómo funciona?
LiDAR (Light Detection and Ranging) emite pulsos láser desde el dron y mide el tiempo que tardan en volver. Con la posición del dron en cada instante se calculan las coordenadas de millones de puntos del terreno.
¿LiDAR atraviesa la vegetación?
Los pulsos se reflejan en varios niveles: copa, ramas y, si hay huecos, suelo. En vegetación densa llegan menos puntos al suelo, por lo que la calidad del modelo de terreno depende de la densidad y del tipo de cobertura.
¿Qué precisión se obtiene?
Depende del sensor, la calibración, los puntos de control, la georreferenciación y las condiciones del terreno. Se define con el cliente antes del vuelo y se documenta en el informe.
¿Cuál es mejor para mi proyecto?
Si hay arbolado o monte y necesitas el suelo, normalmente LiDAR. Si necesitas imagen o el terreno está descubierto, la fotogrametría suele bastar. A veces se combinan. Lo valoramos contigo.
