Servicio
Nubes de puntos y modelos digitales del terreno
Capturamos el terreno con LiDAR o fotogrametría y te entregamos la nube de puntos y los modelos digitales listos para trabajar en tu software de diseño o análisis.
En qué consiste
Qué es y cuándo tiene sentido
Una nube de puntos es un conjunto de millones de puntos con coordenadas X, Y, Z que describe la forma real de una superficie o una estructura. Es el dato de origen: de ella salen los modelos, las curvas de nivel, los perfiles y los volúmenes.
El MDT (modelo digital del terreno) representa el suelo desnudo, sin vegetación ni edificios. El MDS (modelo digital de superficie) incluye todo lo que hay sobre el suelo: árboles, construcciones, maquinaria. Se usa MDE (modelo digital de elevaciones) como término general para ambos; conviene acordar con el cliente qué se entrega en cada encargo.
Se utiliza para
- Estudio previo al diseño de una obra o una urbanización
- Análisis de pendientes, drenaje y movimientos de tierra
- Base para cálculo de volúmenes
- Documentación del estado actual de una finca o una explotación
Qué recibes
Entregables
- 01 Nube de puntos georreferenciada
- Clasificada según el encargo (terreno, vegetación, edificación).
- 02 MDT y MDS
- Rásteres con malla acordada con el cliente.
- 03 Curvas de nivel y perfiles
- Derivados del modelo, con la equidistancia que pida el proyecto.
- 04 Informe de captura
- Método, sistema de referencia y control aplicado.

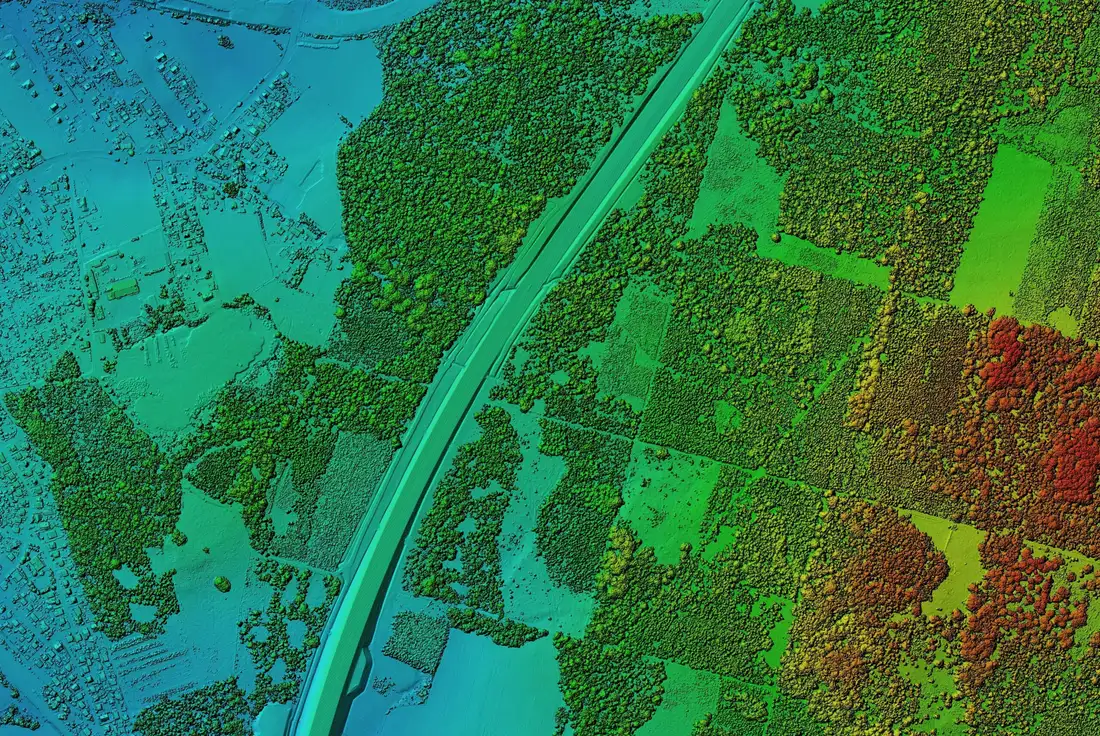

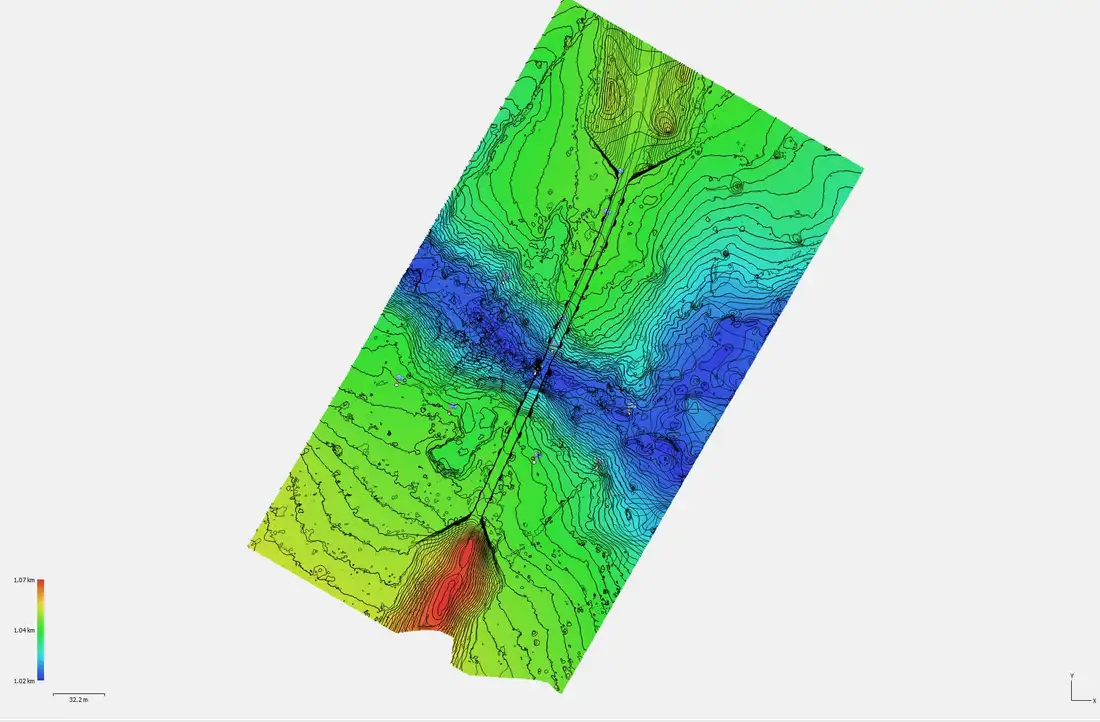

Ejemplos
Cómo se ve el resultado
Ejemplos de trabajos de Air Mapping. Ubicaciones y clientes no se publican.
Proceso
Cómo trabajamos
- Paso 1
Briefing
Delimitamos la zona, el uso del dato y el formato de entrega.
- Paso 2
Captura
Vuelo con LiDAR o fotogrametría según vegetación, superficie y objetivo.
- Paso 3
Procesado
Georreferenciación, clasificación y generación de modelos.
- Paso 4
Revisión y entrega
Control de calidad y envío de archivos con su informe.
Para presupuestar
Qué necesitamos de ti
- Ubicación y límites de la zona (un KML o un plano bastan)
- Para qué se va a usar el dato
- Software y formato que utilizas
- Sistema de coordenadas del proyecto, si ya existe
Con honestidad
Qué condiciona el resultado
- La vegetación densa condiciona cuántos puntos llegan al suelo; con LiDAR suele llegar más que con fotogrametría, pero no es uniforme.
- La precisión final depende del sensor, la calibración, los puntos de control y la georreferenciación, no solo del dron.
- Viento fuerte, lluvia y restricciones de espacio aéreo pueden mover la fecha del vuelo.
Dudas
Preguntas frecuentes
¿Qué diferencia hay entre MDT, MDS y MDE?
El MDT muestra el terreno sin objetos; el MDS incluye vegetación y edificios; MDE se usa de forma general para modelos de elevaciones. En el presupuesto indicamos cuál se entrega.
¿En qué formatos se entrega?
Los formatos se acuerdan en el briefing según el software que utilices.
¿Se puede abrir en mi software CAD o GIS?
Se prepara para integrarse en CAD y GIS; el formato exacto se acuerda en el briefing.
